基础概念
连线
了解 ComfyUI 中的连接链接
由于 ComfyUI 仍旧在快速迭代和开发中,我们每天都在持续迭代,所以本文中相关操作的部分,可能会有一定变动或者遗漏,请以实际为准,如果你遇到实际的操作有变动,可能是因为我们进行了迭代更新,你也可以 fork
这个 repo
的和我们一起完善这个文档。
连线连接节点
在 ComfyUI 的术语中,节点之间的线条或曲线称为
连线
。这些连线可以以多种方式显示,例如曲线、直角线、直线或直接完全隐藏。

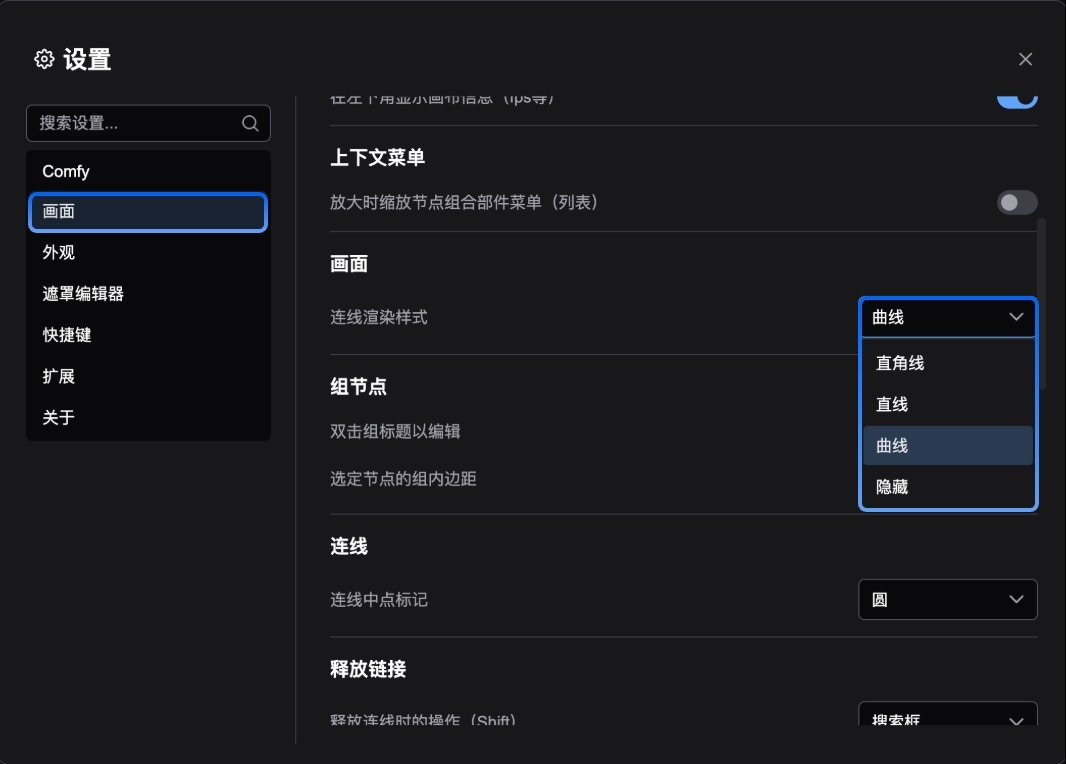

你可以在
设置菜单
—>
画面(Lite Graph)
—>
画面(Grap)
—>
连线渲染模式(Link Render Mode)
进行连线样式的修改。
也可以在
Canvas Menu
中临时隐藏连线。
根据情况,可能需要查看所有链接。特别是在学习、分享或仅仅理解工作流时,连线之间的可见性可以让其它用户理解不同节点之间的相互作用。但对于那些不打算被更改的打包工作流,你也可以隐藏连线从而获得一个干净简洁的布局。
重新路由节点
通常,当我们节点过多时,对应的连接线难免被遮挡或者出现交叉,这时理解工作流作用就变得十分困难,如果你想要对应连线保持清晰,则可以采用一个
重新路由(reroute)
节点来手动调整连线。
同时我们也在努力迭代,我们也已经完善 litegraph 原生的重路由功能,我们更建议在未来使用这个功能进行连线的重新组织。
颜色编码
节点属性的数据类型通过输入/输出端口和链接连接线的颜色编码来表示。我们总是可以通过颜色判断哪些输入和输出可以相互连接。端口只能连接到相同颜色的其他端口来保证对应数据类型的匹配。
目前常见数据类型:
数据类型
颜色
扩散模型
薰衣草色
CLIP 模型
黄色
VAE 模型
玫瑰色
条件化
橙色
潜在图像
粉色
像素图像
蓝色
蒙版
绿色
数字(整数或浮点数)
浅绿色
网格(Mesh)
亮绿色
